TEMA 5 CONECTORES Y CABLEADOS

1.Conexiones
Los equipos informaticos tienen una serie de conexiones denominadas puertos que permiten al usuario conectar diferentes dispositivos hadware al equipo.

1.1-Pines y contactos
La conexion entre puertos y conectores se realiza mediante la interconexion de los pines ambos. Se denomina  pin a cada una de la patillas metalicasde un conector , y en contactoa la conexion que se establece entre las pares de pines , del puerto con el conector.

1.2- Formatos de conexion
Hay dos formatos de conexion :
-Macho , o male  (M) : suele disponer de pines en sentido saliente , por regla general , se encuentra en los conectores.
-Hembra , o female F : dispone los pines en sentido de entrada , constituyendo un receptaculo, por lo que se puede formar al puerto.



1.3. Alargadores , adaptadores  y hubs
Ademas , podemos encontrar cables alargadores que disponen de dos conectores del mismo tipo, ya sean m m , m f o ff , cuyo fin es proporcionar mas alcance a un puerto. Cuando los conectores de los dos extremos son de diferente tipo se denominan adaptadores , pues transforman un tipo de puerto o conector en otro; estos adpatadores pueden disponer , o no de cable de extension . Ademas , un mismo cable puede proporcionar varios conectores en uno de los extremos , denominandose adaptador multiple o hub


2.Tipos de conectores
Si bien hay infinidad de conectores asociaos a la electricidad . electronica e informatica , es importante conocer los tipos de conectores que podemos encontrar asociados a los distintos perifericos de nuestro ordenador.

2.1 Din y Mini- DIN
Los conectores macho DIN tienen un extremo metalico circular con una pequeña  muesca , con el fin de ofrecer una unica posibilidad de conexion , que protege una serie de pines que puede ir de 3 a 8
Estos conectores se han utlizado principalmente para la transmision de señales analogicas.




 2.2 Subminiauture (D-sub)
Los conectores de tipo D - sub , al igual que los DIN, tienen una borde metalico en forma de d que recubre una serie de pines , colocados en dos o tres filas y que , daba su forma , ofrecen una unica posibilidad de conexion.
Este tipo de conectores se utlizan para conectar ordenadores con diferentes dispositivos perifericos.

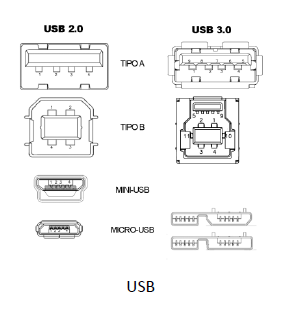

2.3 USB
Los conectores usb permiten conectar todo tipo de dispositivos al equipo.
Los conectores macho usb tienen un borde metalico .Los conectores 2.0 constan de 4 pines , cada uno de los cuales envia una determinada señal.
Los conectores de la version 3.0 aumentan el numero de conexiones a 9 , o incluso a 11.
Salvo la conexion tipo a  , el resto de las conexiones 3.0 son incompatibles con las versiones anteriores.

2.4 Fireware
Al igual que el usb, permite conectar todo tipo de dispositivos en el equipo. Los conectores macho Fire ware tambien disponen de un borde metalico. En su interior hay 4 o 6 pines ; cada uno de ellos envia una determinada señal . La distribucion de estos pines dependera de la version del conector.


2.5 DVI
Los conectores DVI tienen un borde metalico que recubre dos bloques de pines: el primero cuenta con 24 pines distribuidos  en 3 filas de 8 , y el segundo de 5 pines , uno de ellos de forma alargada ; cada uno de estos pines esta asociado al envio de una determinada señal.



















2.6 HDMI
Los conectores HDMI disponen de 19 pines en dos filas de 9 y 10 pines . Se utliza para fines multimedia y lo trataremos con otro apartado de la unidad.


















2.7 RCA
El conector rca tiene un extremo metalico circular que protege un pin central . Aunque con el mismo formato , hay diferentes tipos de RCA en funcion de la señal que transmiten , por lo que se utlizan colores para distinguirlos . Esta destinado a la transmision de sonido en formato analogico



2.8 Jack
Hay varios tipos de conectores jack , cada uno de los cuales tiene un diametro especifico.
Todos ellos disponen de una punta con anillos aislantes , que dividen el conector en diferentes zonas, cada una de las cuales envia un tipo de señal. Estan destinados a la transmision de sonio en formato analogico.



2.9RJ
Son la estandarizacion de un tipo de conectores destinados a la intercomunicacion de equipos de telecomunicaciones y datos . Disponen de diferente numero de pines , cada uno de los cuales transmite una informacion determinada , dependiendo del tipo.

3. Elpanel lateral de la placa
La placa base tiuene un panel lateral en el que estan los conectores de los principales elementos de la placa . Este panel cambia de unas de las placas  a otyras, dependiendo de sus prestaciones , pero, de forma a proximada , la apariencia  podri8a ser de la imagen:


4.El puerto USB
USB es un sistema ampliamente utilizado en la interconexion de multitud de dispositivos al ordenador, gracias a su bajo coste y a las caracteristicas que ofrece.
Utiliza un sistema de pug -and play , o enchufar y funcionar , que permite trabajar con los dos dispositivos en caliente , inmediatamente despues de conectarlos , sin necesidad de reiniciar el equipo.

Es posible interconectar USB utilizando hubs USB ya integrados en muchos perifericos, donde conectar nuevamente otros dispositivos USB.

Hay cuatro versiones de USB:
-Version 1.0 de baja velocidad , destinada a dispositivos lentos (raton, teclado, disqueteras, impresoras..)
-Version 2.0 con velocidad superior a la interior.
-Version 3.0 que alcanza hasta diez  veces mas de velocidad que la version 2.0
-Version 3.1 que permite transtimitir energia y funciona a 10 gbps.



5.1 El puerto serie
El puerto serie , tambien conocida como un puerto COM, se emplea generalmente enm la comunicaciones. Utiliza una conexion D- sub .
Es un puerto macho con dos filas de 5 y 4 pines , respectivamente .
Suele ser color azul claro , pero tambien  baparece en color negro en algunos equipos.


5.2 El puerto paralelo
El puerto paralelo , al igual que el de serie, es de comunicaciones y utiliza una conexion D- Sub.
Convencionalmente , este puerto se ha destinado a la conexion de la impresora o el escaner al equipo , aunque tambien se ha visto desplazado por la aparcion usb.

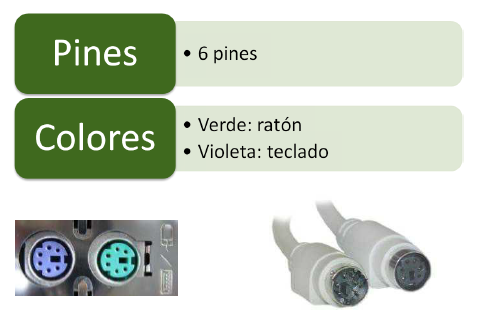

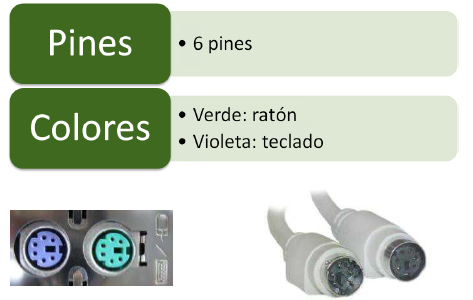

6.El puerto PS/2
El puerto ps 2 es un mini din de 6 pines que esta destinado a la conexion del teclado y el raton.
El uso generalizado de conexiones USB para raton y teclado ha hecho que estas conexiones esten en desuso y en modelos actuales  de placa se omiten o solo aparece una , siendo ambivalente para raton y teclado. Pueden encontrarse pequeños adaptadores con conector macho  ps 2 y hembra usb para conectar un teclado o un raton usb.















7.El puerto fire wire
El puerto firewire es tambien conocido como ieee 1394 , que es la norma que lo define , o como puerto de serie de altas prestaciones . Aunque elnombre original , puesto por apple, es firewire algunos fabricantes lo denominan de otra manera.Sony, por ejemplo, lo ha nombrado i - link
















8.Los puertos para video
8.1 El puerto VGA
El puerto VGA es elñ mas comun y se utiliza para dar salida a la señal de video analogica , normalmente a traves del monitor , mediante la tarjeta grafica.
Tambien se integra en portatiles , con finalidad de compartir la pantalla con otro de monitor adicional o un proyector . Para este fin , en algunos fabricantes como Apple , sony o hp , no estandariza , llamada mini vga .Consta de dos filas de 7  pines y es blanco y negro

8.2 El puerto DVI
El puerto Dvi es una variante del vga que da salida a la señal de video digital. Esta disponible en monitores modernos tipo led , lcd tft, etc

8.3 El puerto HDMI
El puerto HDMI, es un puerto que se utiliza tanto para video como para audio y  que ofrece una señal de alta definicion.


8.4.Los puertos rca de video
El puerto rca de video es tipicamente amarillo y tambien recibe el nombre de video compuesto, pues transmite la señal a traves del unico pin que tiene.ENeste caso es habla de video componente y ordenador se utlizan tres conel mismo formatoque el anterior pero de colores rojo azul y  verde

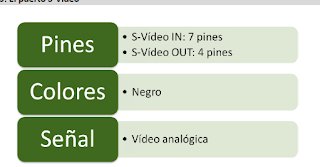

8.5 El puerto S-Video
El puerto s video cumple la misma funcion que los RCA anteriores, pero con mas calidad que el RCA amarillo.

Puede ser de dos tipos:
s video in: tiene siete pines y se utliza para hacer llegar a la señal de video.

S video out: tiene cuatro pines y se utliza parav salida de la señal de video . Es el mas comun en ordenadores , sobre todo en los portatiles.



9.Los puertos para audio
9.1 El puerto jack se utiliza para transportar señal de audio analogica

-6,35 MM: es el conector jack original.Se emplea fundamentalmente en instrumentos musicales y dispositivos de audio profesional.
-3,5 mm : es el modelo de jack mas utilizado en informatica . Tambien se utiliza en otras areas tecnologicas como telefonos.



-estereo- tiene dos aros aislantes
-mono :tiene un aro aislante
-2,5 mm : se denomina mini jack y se utliza especialmente en pequeños dispòsitivos y solo es capaz de transmitir audio  mono.
Ademas si la tarjeta so porta el sistema de sonido envolvente ofrecera tambien los siguientes puertos con su correspondiente codigo de colores.

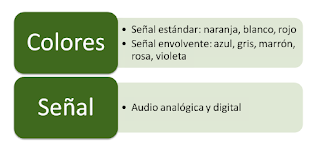

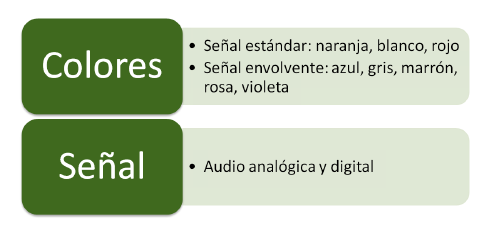

9.2 Los puertos RCA audio

Los puertos rca  tambien se pueden utilizarse  en el transporte de la señal audio, en este caso tanto analogica  como digital. El sistema de sonido envolvente , segun la normativa , deberia utilizar el mismo codigo de colores que el estandar.


9.3 El puerto MIDI
Las siglas midi corresponden a musical instrument de inttrumentos musicales.
La conexion midi  solo funciona en un sentido, por lo que se diferencia  entre quien envie la señal maestro  y quien la recibe esclavo.
El estandar general midi recoge 128 sonidos y efectos de todo tipo, desde instrumentos  como un piano cola o una guitarra española  hasta otros mas peculiares como un helicoptero  , voces de oro , cantos de pajaros o el dispario de un fusil.



10. Los puertos para comunicacion cableadas
Ademas de los puertos com, lpt, usb y firewire , destinados a las comunicaciones de datos , hay otros puertos puestos que permiten establecer conexiones con perifericos de comunicacion.

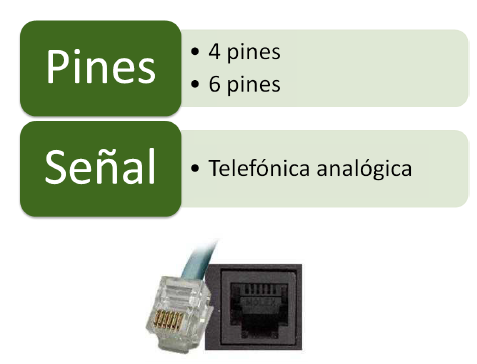

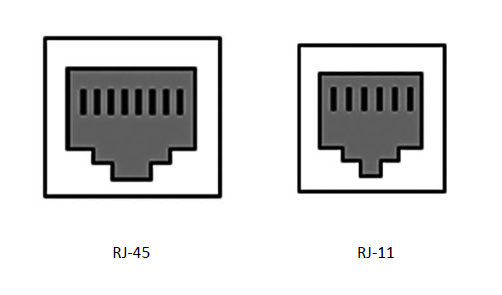

10.1 La conexion RJ-11
La conexion RJ-11 se utiliza para la transmision de señal telefonica analogica, por lo que vea en tendido telefonico como para las conexiones del modem, periferico que esta en el uso en el mundo informatico.


10.2 El puerto RJ-45
La conexion RJ-45 se utiliza para la transmision de voz y datos, fundamentalmente en redes Ethernet y RDSI.

Conexion directa para conectarlo a una roseta  , o un periferico de comunicacion.
Conexion cruzada para conectarlo a una roseta , o un periferico de comunicacion .

Conexion cruzada para conectarlo directamente con otro ordenador.

10.3 Conectores RNC
La conexion BNC esta asociada  a los cables de tipo coaxial , y comenzo a utilizarse en radio frecuencias para pasar a formar parte de redes ETHERNET.

10.4 . Conectores de fibra optica
La fibra optica es uno de los medios de transmision mas utilizados en la actualidad. Mediante la fibra optica se pueden transmitir grandes cantidades de datos a traves de largas distancias.

11.Los puertos para comunicaciones inalambricas
No siempre es necesario utilizar cables para inter conectar nuestro equipo a los diferentes dis``ositivbos.

11.1 El puerto wifi
el estandar en el que esta basado , permite comunicar equipos en redes de datos.
La conexion wifi  necesita una antena que se conecta al equipò a traves de un puerto coaxial , de una tarjeta de red o bien integradas en un dispositivo usb . Suele venir integrado en los ordenadores portatiles.







11.2 Bluetooth
Bluetooth  ofrece la posibilidad de establecer comunicacion sin cables bdiferentes dispositivos: raton teclado , impresora , telefonos moviles, etc


12. Conectores de alimentacion
Los conectores de alimentacion proporcionan corriente a la placa y a los elementos  auxiliares que se encuentran conectados a ella.
-Conector para pñlaca AT: el conector AT es tipo molex
Actuamente esta en desuso , porque se utilizaba para alimentar placas con factor de forma AT y baby - AT

-Conectores para placa ATX: podemos encontrar diferentes variantes para alimentacion de este tipo de placa:
-ATX 12 V: conexiones tipo de molex para placas con factor de forma ATX y posteriores.
-ATX 12 V 24 p: evolucion al anterior (ATX 12 V) , al que se añaden 4 pines mas para proporcionar 12 V extra.




-ATX 12 V 4 P: proporciona 12 v con maas fin de apoyar a la tarjeta grafica
Conectores para tarjetas graficas (peg,pci-e graphisc):
-Conector PEG 6 p: coneexion de tipo molex para proporcionar a la tarjeta grafica una linea deicada de 12 v y 75 w.
-Conector PEG 8 p: conexion de tipo molex similar a PEG 6 p, que proporciona hasta 150 w.








Conector de ventilador: conector hembra de 3 o 4 pines recubierto por una carcasa de plastico , 5V y 12 V.
Conector molex 4p : destinado a la fuente de alimentacion para proporcionar voltaje de 5 v yb 12 v.
Conectores de audio externos: permiten recibir la señal de audio de dispositivos externos, y puede ser de dos tipos:


De audio analogico: conector de 4 pines recubierto por un plastico , tambien denominados CD-IN

o AUX_IN .

De audio digital :conector de 3 pines recubierto por un plastico , tambien denominado SPDIF_HDMI_SPDIF , etc.


13.Los conectores de controlares de disco:
Ya hemos tratado con anterioridad las diferentes conexiones de los controladores de disco a la placa base . Conector IDE 40 p:
Suele disponer de una pequeña promimencia en uno de los laterales , que coincide con una muesca situada en el puerto de la placa base.

Conector IDE 44 p:
Muy similar a la anterior , pero reducidas dimensiones orientando a los ordenadores portatiles .

Conector IDE 34 p:
Conector tipo hembra de 33 o 34 pines distribuidos en dos filas y recubiertas con una cascara de plastico

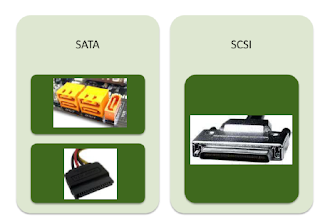

Conector SATA:
Existen dos tipos de puertos  y conectores de este tipo:
-en forma de I o en forma de L ambos disponen de 7 pines
Conectores SCSI:
Este tipo de interfaz fue ampliamente utilizada en el pasado en los ordenadores.
