TEMA 1 EQUIPOS: HERRAMIENTAS DEL TALLER DE REPARACION
1.Herramientas
Las herramientas mas utilizadas en la reparacion y mantenimientos de equipos electricos y electronicos son las que se detallan a continuacion:
1.1-Destornilladores:
DESTORNILLADORES tambien denominados (atornilladores), son herramientas destinadas a poner o quitar tornillos.
1.1.1-Destornilladores manuales:
El destornillador manual esta formado por un mango , un vastago y una cabeza
Mango: es la parte por la que se sujeta el destornillador y sobre la que ejerce la fuerza para el atornillado y el desatornillado.
Vastago: es una varilla de metal que suele ser de acero. En un extremo va la punta y en la otra punta el mango y la otra parte incorporada la punta para encajar en la cabeza del tornillo . El vastago puede ser fijo o extraible. Ell segundo tipo es utilizado en destornilladores con cabezas intercambiantes
Cabeza: es la parte que se apoya la ranura del tornillo para apretarlo o aflojarlo. La cabeza del destornillador debe ser del mismo tipo y la misma medida que el tornillo sobre el que se va a trabajar.
1.1.2.-Destornilladores electricos:
El destornillador electrico son herramientas portatiles que permiten atornillar y desatornillar sin apenas esfuerzo.Funcionan mediante una bateria o por conexion directa ala red de 230VCA.
1.2.Herramientas tipo llaves:
Son herramientas portatiles y manuales utilizadas en tecnicas de apriete.
1.2.1-Llaves de tornillos:
Son llaves que sustituyen en algunos casos a los destornilladores convencionales especialmente en operaciones de ajuste en dificles acceso.No disponen de mango.Presentare de forma angulo recto, de cuyos lados uno es mas corto que el otro pudiendose utilizar distintamente por ambos.
Las mas habituales son las de tipo allen y las cabezas TORX.
1.2.2.-Llaves para el sistema tornillo-tuerca hexagonales:
Son herramientas de mano que permiten el ajuste de tornillos y tipo de tuerca hexagonal
1.2.3.Llaves de boca fija:
Existen muchas formas y tamaños , pero las mas conocidas son las de tipo plano.Estas suelen disponer de dos bocas abiertas con medidas contiguas ubicadas en cada uno de los extremo de la llave.
La medida de la boca se da en milimetros segun el sistema internacional de unidades (SI), aunque es habitual , encontrar las dimensiones en pulgadas.
Tambien existen modelos combinados , que en un lado disponen de una boca fija de tipo abierto, y en el otro extremo , de una boca cerrada de la misma medida.
1.2.4-Llave de boca ajustable:
Permite, mediante un tornillo sin fin , ajustar la apertura de la boca facilitando asi su adaptacion a diferentes medidas de tuercas y tornillos.
1.2.5-Llave de tubo
Se utilizan como complemento o en sustitucion de las llaves de boca fija . En su cuerpo tienen un par de orificios para meter un pasador y asi poder girar la llave.
1.2.6.-Llave de carraca
Son muy populares en la actualidad en todas las profesiones que requieren realizar operaciones de apriete. Su funcionamiento se basa en un sistema mecanico de carraca que permite apretar y aflojar , si necesidad de separar la llave de la tuerca o tornillo sobre la que se trabaja.
1.3. Alicates
Son herramientas manuales de tipo tenaza que se pueden utilizar en cualquier operacion de mecanizado, aunque adquieren especialmente importancia en el montaje de instalaciones electricas y circuitos electriconicos.
Un alicate esta formado por el mango , la articulacion y la boca.
1.3.1 Alicates universales.
Muy utilizados por los electricistas , su boca esta diseñada para realizar diferentes operaciones:agarrar, doblar y cortar.
1.3.2 Alicates de punta plana
Su boca es de tipo plano y se utiliza para sujetar cables y pequeñas piezas.
1.3.3 Alicates de punta redonda
Son de aspecto similar a los anteriores , pero en este caso las puntas son redondas o semiredondas.
Permiten doblar cables rigidos con gran precision y se pueden utilizar a modo de pinzas para sujetar pequeños elementos, como los componentes de los circuitos electronicos.
1.3.4 Alicates de punta curvada
Similares a los de punta redonda, pero en ellos la boca esta ligeramente curvada.
Son especialmente utiles cuando es necesario amarrar algun elemento o componente en un lugar pco accesible.
1.3.5. Alicates de corte
Su boca esta formada por dos dientes afilados que permiten cortar todo tipo de cables y alambres.
Los de mayor tamaño se utilizan en electricidad y los mas pequeños en operaciones que requieren cortes con mayor precision.
1.3.6 Alicates seeger
Son alicates para extraer arandelas o anillos denominados circlipo Seeger. Este tipo de arandelas se utilizan como reten, especialmente en aquellos equipos que disponen ejes rotativos o lineales, como pueden ser los motores o cilindros neumaticos.Son de acero flexible y de tipo abierto.En ambos extremos del arco tienes orificios para su fijacion y extraccion
1.4 Pinzas:
Las pinzas son una herramientas que sse utiliza para coger y sujetar pequeñas cosas de electronica con componentes electronicos a tamaño reducido.
1.5 Tijeras:
Las tijeras son una herramienta muy util y utilizada en la electricidad ya que se suele usar para pelar y cortar cables entre otras cosas
1.6 Limas
Son herramientas manuales que se utiliza para el devastado y el acabado de piezas, una lima es un cuerpo rugoso alargado de supoerficie rugosa denominado picado. a traves de la espiga de madera o plastico.
1.7.Tornillo de banco.
El tornillo de banco o morsa, es una herrramienta que sirve para dar una eficaz sujeccion, ala vez que agil y facil de manejar, a las piezas para que puedan ser sometidas a diferentes operaciones como aserrado, perforado , fresado, limado o marcado.
1.8 Lupa - flexo
Es un instrumento para realizar trabajos de presicion , se instala sobre un banco o mesa de trabajo dis pone de una lupa de grandes dimensiones a la que se incorpora una luz y una estructura flexible que se le permite posicionar de diferente manera.
1.9 Herramientas de medida
Permiten medir la distancia entre dos puntos .Las mas utilizadas en el taller de reparaciones electricas y electronicas son el flexometro, el calibre y el micrometro.
1.9.1 Flexometro
Tambien llamado cinta metrica, esta formado por una fina chapa metalica sobre la que se encuentran impresas las divisiones de centimetros y milimetros. Se enrollla en el interior de una carcasa metalica o de plastico.
1.9.2 Calibre
El calibre tambien llamado pie de rey , es un instrumento de medida que ofrece una precision mucho mayor que las reglas y los flexometros . Se utiliza para medir piezas y orificios de pequeño tamaño , donde la exactitud de la medida es importante.
Consta de una pieza con una escala graduada fija y de otra pieza con una graduacion distinta que se desliza sobre el anterior, tambien denominada nonius (nonio).
1.9.3 El micrometro
Tambien conocido como palmer, es un instrumento de precision que puede medir centesimas y/o milesimas de milimetro.Basa su funcionamiento en el desplazamiento de un tornillo micrometrico a traves de una tuerca. Asi, la precision del instrumento viene marcada por la longitud del avance de dicho tornillo en cada vuelta completa (paso).
La lectura se realiza como se muestra en los siguientes ejemplos.En todos ellos se supone que el micrometro tiene un paso de rosca de 0,5 mm . Esto significa que con cada vuelta completa que se le da al tambor giratorio este avanza en esa distancia.El nonio del tambor giratorio esta graduado en centesimas de milimetro. Asi, cada division corresponde a 0,01mm.
La lectura se toma de la siguiente manera:
1.Se cuenta el numero de divisiones del tambor fijo, sabiendo que cada una de ellas corresponde a 0,5 mm.
2.Se lee el valor de la linea del tambor giratorio que coincide con la linea horizontal del tambor fijo.
3.Se suman los valores de ambos tambores obteniendose asi la medida.
1.10. El taladro
El taladro es una herramienta electrica que permite realizar orificios de diferentes diametros y en diversos tipos de materiales.
El taladro puede ser de columna o de mano.
-Taladro de columna : tambienj denominado sobre mesa , es ideal para ser instalado de forma fija en el taller reparador. Dispone de una mesa regulable en altura , para colocar y sujetar la pieza que se va taladrar.
- Taladro electrico de mano : es portatil y permite hacer orificios en cualquier direccion. Puede ser de baterias o de conexion por cable.
1.10.1 Brocas
Son los elementos que realizan el corte material en la operacion de taladrado. Tienen aristas cortantes dispuestas de forma hicordial, encargadas de extraer las virutas de material con el objeto de taladrado.
Pueden ser de diferentes tipos en funcion material que vaya a taladrar: madera , metal o pared.
Las brocas se identifican por su diametro en milimetros.Asi, un broca de 8 realizara un orificio de 8 mm.
2.-Emsamblado y desemsamblado de equipos:
La reparacion de equipos electricos y electronicos requiere el desemsamblado previoo para acceder a su interior, y asi subsanar el fallo o averia.
Para ello es necesario tener en cuenta algunas pautas de actuacion:
1.- No se debe desmontar un equipo si no tiene las herramientas adecuadas para hacerlo.
2.- Se debe disponer de un banco de trabajo con todos los utiles y equipos necesarios para trabajar con comodidad.
3.-El banco de trabajo tiene que estar despejado de todo tipo de objetos.
4-Si el exterior del equipo es delicado, se debe apoyar desde un paño o una plancha de material blando.
5-Por supuesto, nunca se debe comenzar la operacion de desemsamblado con el equipo conectado a la rec electrica.
6-Ante de comenzar el demsamblado , se deben localizar todos los tornillos que se han de retirar
7-Todos los tornillos y piezas que se retiren en el desemsamblado, especial,mente los de pequeño tamaño, deben guardarse de forma organizada.
8-Hay que ser especialmente cuidadoso al desmontar aparatos con elementos mecanicos, ya que algunas piezas pueden ser muy dificiles volver a montarlas.
9- Una vez en el interior del aparato, si es necesario retirar algun cable de su conector, se debe anotar su posicion, el orden de los colores, etc.
Las herramientas mas utilizadas en la reparacion y mantenimientos de equipos electricos y electronicos son las que se detallan a continuacion:
1.1-Destornilladores:
DESTORNILLADORES tambien denominados (atornilladores), son herramientas destinadas a poner o quitar tornillos.
1.1.1-Destornilladores manuales:
El destornillador manual esta formado por un mango , un vastago y una cabeza
Mango: es la parte por la que se sujeta el destornillador y sobre la que ejerce la fuerza para el atornillado y el desatornillado.
Vastago: es una varilla de metal que suele ser de acero. En un extremo va la punta y en la otra punta el mango y la otra parte incorporada la punta para encajar en la cabeza del tornillo . El vastago puede ser fijo o extraible. Ell segundo tipo es utilizado en destornilladores con cabezas intercambiantes
Cabeza: es la parte que se apoya la ranura del tornillo para apretarlo o aflojarlo. La cabeza del destornillador debe ser del mismo tipo y la misma medida que el tornillo sobre el que se va a trabajar.
1.1.2.-Destornilladores electricos:
El destornillador electrico son herramientas portatiles que permiten atornillar y desatornillar sin apenas esfuerzo.Funcionan mediante una bateria o por conexion directa ala red de 230VCA.
1.2.Herramientas tipo llaves:
Son herramientas portatiles y manuales utilizadas en tecnicas de apriete.
1.2.1-Llaves de tornillos:
Son llaves que sustituyen en algunos casos a los destornilladores convencionales especialmente en operaciones de ajuste en dificles acceso.No disponen de mango.Presentare de forma angulo recto, de cuyos lados uno es mas corto que el otro pudiendose utilizar distintamente por ambos.
Las mas habituales son las de tipo allen y las cabezas TORX.
1.2.2.-Llaves para el sistema tornillo-tuerca hexagonales:
Son herramientas de mano que permiten el ajuste de tornillos y tipo de tuerca hexagonal
1.2.3.Llaves de boca fija:
Existen muchas formas y tamaños , pero las mas conocidas son las de tipo plano.Estas suelen disponer de dos bocas abiertas con medidas contiguas ubicadas en cada uno de los extremo de la llave.
La medida de la boca se da en milimetros segun el sistema internacional de unidades (SI), aunque es habitual , encontrar las dimensiones en pulgadas.
Tambien existen modelos combinados , que en un lado disponen de una boca fija de tipo abierto, y en el otro extremo , de una boca cerrada de la misma medida.
1.2.4-Llave de boca ajustable:
Permite, mediante un tornillo sin fin , ajustar la apertura de la boca facilitando asi su adaptacion a diferentes medidas de tuercas y tornillos.
1.2.5-Llave de tubo
Se utilizan como complemento o en sustitucion de las llaves de boca fija . En su cuerpo tienen un par de orificios para meter un pasador y asi poder girar la llave.
1.2.6.-Llave de carraca
Son muy populares en la actualidad en todas las profesiones que requieren realizar operaciones de apriete. Su funcionamiento se basa en un sistema mecanico de carraca que permite apretar y aflojar , si necesidad de separar la llave de la tuerca o tornillo sobre la que se trabaja.
1.3. Alicates
Son herramientas manuales de tipo tenaza que se pueden utilizar en cualquier operacion de mecanizado, aunque adquieren especialmente importancia en el montaje de instalaciones electricas y circuitos electriconicos.
Un alicate esta formado por el mango , la articulacion y la boca.
1.3.1 Alicates universales.
Muy utilizados por los electricistas , su boca esta diseñada para realizar diferentes operaciones:agarrar, doblar y cortar.
1.3.2 Alicates de punta plana
Su boca es de tipo plano y se utiliza para sujetar cables y pequeñas piezas.
1.3.3 Alicates de punta redonda
Son de aspecto similar a los anteriores , pero en este caso las puntas son redondas o semiredondas.
Permiten doblar cables rigidos con gran precision y se pueden utilizar a modo de pinzas para sujetar pequeños elementos, como los componentes de los circuitos electronicos.
1.3.4 Alicates de punta curvada
Similares a los de punta redonda, pero en ellos la boca esta ligeramente curvada.
Son especialmente utiles cuando es necesario amarrar algun elemento o componente en un lugar pco accesible.
1.3.5. Alicates de corte
Su boca esta formada por dos dientes afilados que permiten cortar todo tipo de cables y alambres.
Los de mayor tamaño se utilizan en electricidad y los mas pequeños en operaciones que requieren cortes con mayor precision.
1.3.6 Alicates seeger
Son alicates para extraer arandelas o anillos denominados circlipo Seeger. Este tipo de arandelas se utilizan como reten, especialmente en aquellos equipos que disponen ejes rotativos o lineales, como pueden ser los motores o cilindros neumaticos.Son de acero flexible y de tipo abierto.En ambos extremos del arco tienes orificios para su fijacion y extraccion
1.4 Pinzas:
Las pinzas son una herramientas que sse utiliza para coger y sujetar pequeñas cosas de electronica con componentes electronicos a tamaño reducido.
1.5 Tijeras:
Las tijeras son una herramienta muy util y utilizada en la electricidad ya que se suele usar para pelar y cortar cables entre otras cosas
1.6 Limas
Son herramientas manuales que se utiliza para el devastado y el acabado de piezas, una lima es un cuerpo rugoso alargado de supoerficie rugosa denominado picado. a traves de la espiga de madera o plastico.
1.7.Tornillo de banco.
El tornillo de banco o morsa, es una herrramienta que sirve para dar una eficaz sujeccion, ala vez que agil y facil de manejar, a las piezas para que puedan ser sometidas a diferentes operaciones como aserrado, perforado , fresado, limado o marcado.
1.8 Lupa - flexo
Es un instrumento para realizar trabajos de presicion , se instala sobre un banco o mesa de trabajo dis pone de una lupa de grandes dimensiones a la que se incorpora una luz y una estructura flexible que se le permite posicionar de diferente manera.
1.9 Herramientas de medida
Permiten medir la distancia entre dos puntos .Las mas utilizadas en el taller de reparaciones electricas y electronicas son el flexometro, el calibre y el micrometro.
1.9.1 Flexometro

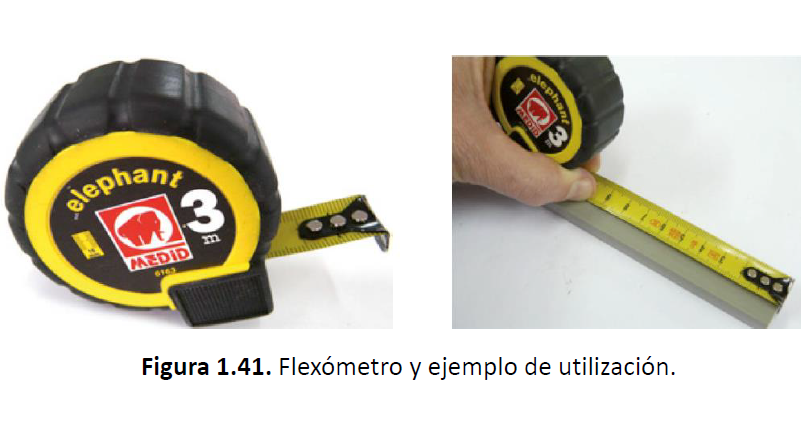

Tambien llamado cinta metrica, esta formado por una fina chapa metalica sobre la que se encuentran impresas las divisiones de centimetros y milimetros. Se enrollla en el interior de una carcasa metalica o de plastico.
1.9.2 Calibre

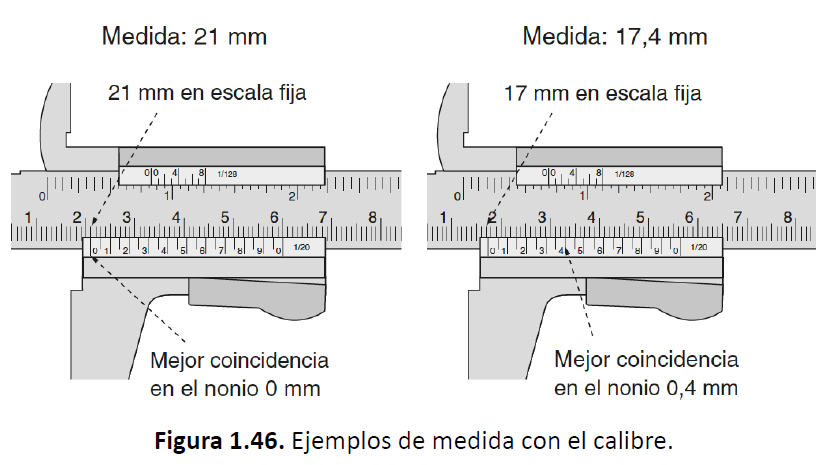

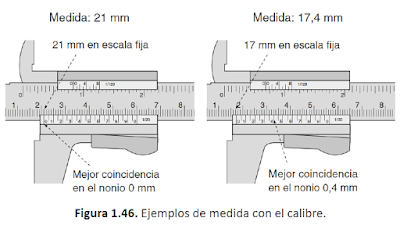

El calibre tambien llamado pie de rey , es un instrumento de medida que ofrece una precision mucho mayor que las reglas y los flexometros . Se utiliza para medir piezas y orificios de pequeño tamaño , donde la exactitud de la medida es importante.
Consta de una pieza con una escala graduada fija y de otra pieza con una graduacion distinta que se desliza sobre el anterior, tambien denominada nonius (nonio).
Para interpretar la lectura se siguen los siguientes pasos :
1.Se ajusta la boca o la varilla a la pieza que se va medir.
2.Se busca el cero del nonio y se cuentan los milimetros a la escala fija quedan a la izquierda.
3.Se busca una coincidencia (la mejor posible) de la escala de nonio con la escala regla fija.
4.La lectura total es la suma de los milimetros marcados en la escala fija ( con el cero del nonio) mas las decimas de milimetros de la escala movil
1.9.3 El micrometro

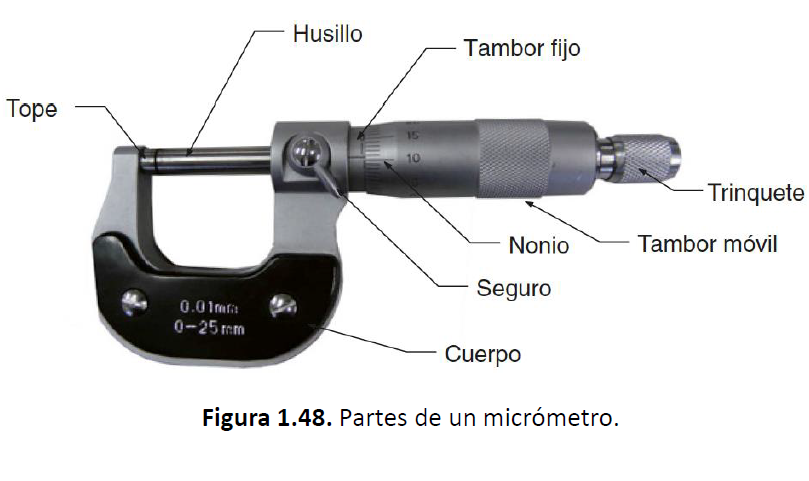

Tambien conocido como palmer, es un instrumento de precision que puede medir centesimas y/o milesimas de milimetro.Basa su funcionamiento en el desplazamiento de un tornillo micrometrico a traves de una tuerca. Asi, la precision del instrumento viene marcada por la longitud del avance de dicho tornillo en cada vuelta completa (paso).
La lectura se realiza como se muestra en los siguientes ejemplos.En todos ellos se supone que el micrometro tiene un paso de rosca de 0,5 mm . Esto significa que con cada vuelta completa que se le da al tambor giratorio este avanza en esa distancia.El nonio del tambor giratorio esta graduado en centesimas de milimetro. Asi, cada division corresponde a 0,01mm.
La lectura se toma de la siguiente manera:
1.Se cuenta el numero de divisiones del tambor fijo, sabiendo que cada una de ellas corresponde a 0,5 mm.
2.Se lee el valor de la linea del tambor giratorio que coincide con la linea horizontal del tambor fijo.
3.Se suman los valores de ambos tambores obteniendose asi la medida.
1.10. El taladro
El taladro es una herramienta electrica que permite realizar orificios de diferentes diametros y en diversos tipos de materiales.
El taladro puede ser de columna o de mano.
-Taladro de columna : tambienj denominado sobre mesa , es ideal para ser instalado de forma fija en el taller reparador. Dispone de una mesa regulable en altura , para colocar y sujetar la pieza que se va taladrar.
- Taladro electrico de mano : es portatil y permite hacer orificios en cualquier direccion. Puede ser de baterias o de conexion por cable.
1.10.1 Brocas
Son los elementos que realizan el corte material en la operacion de taladrado. Tienen aristas cortantes dispuestas de forma hicordial, encargadas de extraer las virutas de material con el objeto de taladrado.
Pueden ser de diferentes tipos en funcion material que vaya a taladrar: madera , metal o pared.
Las brocas se identifican por su diametro en milimetros.Asi, un broca de 8 realizara un orificio de 8 mm.
2.-Emsamblado y desemsamblado de equipos:
La reparacion de equipos electricos y electronicos requiere el desemsamblado previoo para acceder a su interior, y asi subsanar el fallo o averia.
Para ello es necesario tener en cuenta algunas pautas de actuacion:
1.- No se debe desmontar un equipo si no tiene las herramientas adecuadas para hacerlo.
2.- Se debe disponer de un banco de trabajo con todos los utiles y equipos necesarios para trabajar con comodidad.
3.-El banco de trabajo tiene que estar despejado de todo tipo de objetos.
4-Si el exterior del equipo es delicado, se debe apoyar desde un paño o una plancha de material blando.
5-Por supuesto, nunca se debe comenzar la operacion de desemsamblado con el equipo conectado a la rec electrica.
6-Ante de comenzar el demsamblado , se deben localizar todos los tornillos que se han de retirar
7-Todos los tornillos y piezas que se retiren en el desemsamblado, especial,mente los de pequeño tamaño, deben guardarse de forma organizada.
8-Hay que ser especialmente cuidadoso al desmontar aparatos con elementos mecanicos, ya que algunas piezas pueden ser muy dificiles volver a montarlas.
9- Una vez en el interior del aparato, si es necesario retirar algun cable de su conector, se debe anotar su posicion, el orden de los colores, etc.
