TEMA 2 CABLEADO Y CONEXIONES EN EQUIPOS
1.Cables y sus tipos.
Un conductor electrico es un material que permite el paso de la corriente electrica a traves de el con facilidad.
El cobre y el aluminio , son buenos conductores .Los cables electricos disponen de una parte conductora , y un aislante que los cubre en toda su longitud . El calibre del cable se da en milimetros cuadrados.
Los cables permite la interconexion de los diferentes componentes y elementos de un equipo electrico y electronico.
Los cables utilizados en el montaje de equipos electricos y electronicos pueden ser muy variados.
1.1-Cables unipolares: formados por un unico cable conductor rigido o flexible.
Rigidos:estan constituidos por un alambre cilindrico , de una determinada seccion.En el argot del electricista se les suele denominar hilos o alambres.
Si el cobre queda marcado en la tijera o herramienta de pelado, este se puede romper si sufre una torsion.
Flexibles: estan formados por un conjunto de alambres suficientemente finos , unidos electricamente entre si para formar un solo conductor.
1.2-Cables multipolares:
Estan formados por varios cables unipolares agrupados entre si.Segun la aplicacion, pueden tener diferentes formatos.
1.2.1-Cables multipolares tipo manguera:
Formados por varios cables unipolares agrupados entre si.
Estan constituidos por varios cables unipolares cubiertos por una funda comun.
Los mas comunes son los utilizados para la alimentacion de equipos desde la red electrica.
Tambien existen magueras con un mayor de hilos para aplicaciones especiales. En ocasiones, estos cables se encuentran apantallados mediantes un sistema de malla.
1.2.2.-Cables apantallados:
-Uno de los conductores esta en formato de malla y en su interior se encuentra el resto de conductores.
-Aplicaciones de audio y telecomunicaciones , muy sensibles a las inrefenrencias electromagneticas.
-Es importante saber que la malla es uno de los polos de cable y debe conectarse de la misma forma que los que encuentra en su interior.

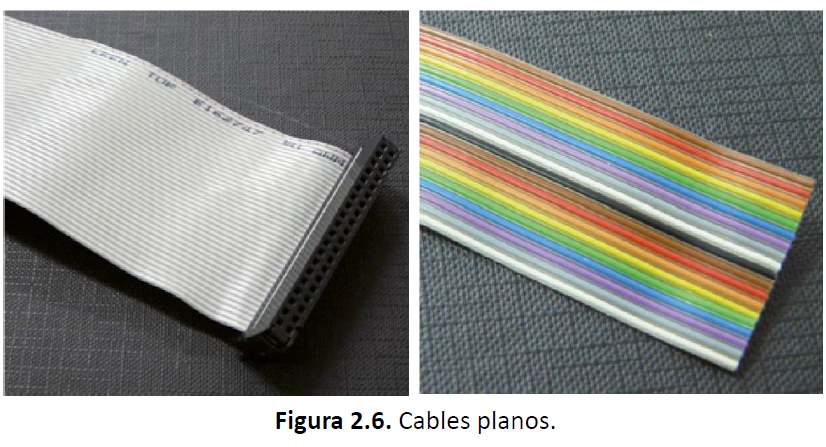

1.2.3-Cables de cinta
1.3-Cables esmaltados:
-Se trata de cables de tipo rigido aislados en toda su longitud por una fina capa de barniz o esmalte
-En los devanados de los motores electricos , de los transformadores y de topo tipo de bobinas .
-Para su conexion electrica es necesario retirar el esmalte que los recubre.
1.4-Cables de fibra optica:
-Cables de vidrio muy finos , transportan gran cantidad de datos en formato digital a largas distancias.
-La informacion se transporta en haces luz, desde un emisor hasta un receptor.
-Estan formados por un resvistimiento, y un nucleo, que es el hilo de vidrio encargado de transportar la informacion.
1.5-Circuitos impresos:
-Una placa de circuito impreso es una forma de cableado utlizada principalmente en la tecnica electronica.
-Los elementos que constituyen el circuito , se unen a traves de pistas de cobre adheridas a una placa aislante basada en resinas de fibra vidrio y baquelita.
2.Herramientas para trabajar con cables:
-El manejo de cables requiere realizar de forma continuada operaciones de corte y pelado.
-Para ello se pueden utilizar algunas de las herramientas de proposito general vistas en la unidad anterior , como la tijera , el alicate de corte y el alicate universal.
-Pero debes conocer otras especificas que permiten realizar dichas operaciones forma especifica.
2.1 Pela cables:
-Es la herramienta de ideal para pelar cables electricos ya que si esta bien ajustada, permite realizar una operacion rapida , limpia y segura.
-Tambien existen herramientas para pelar cables especiales , como pueden ser los cables multipolares de cinta plana o las de tipo coaxial utilizado en instalaciones de recepcion de television y radio.
2.2 Pelamangueras
-Es una herramienta diseñada especificamente para eplar cables multipolares o cables redondos de gran seccion.Dispone de una cabezal con forma de angulo redondeado, enel que se inserta el cable, una cuchilla giratoria e intercambiable, un mango y un regulador de profundidad de corte.
El cables que se va pelar se utiliza en el cabezal. El corte se realiza girando el util sobre el cable un o dos veces.
2.3 Pinza pèlacables
-Especialmente diseñada para retirar el esmalte o barniz de los cables esmaltados de pequeño diametro (hasta 1 mm) y de los cables extremadamente finos aoislados mediante fundas plasticas.
2.4 Peladora electrica de hilos y esmaltados
-Diseñada para el taller del bobinado de maquinas electricas puede ser utolizada siempre que se necesario para retirar el barniz de los cables esmaltados.
El mecanismo se basa en el cierre de tres cuchillas sobre el hilo . Cuando esto ocurre, por accionamiento del motor electrico , las cuchillas chocan contra el esmalte y lo erosionan, retirandolo asi del conductor y evitando que el cobre sea dañado.
Estas herramientas disponen de una fuente de alimentacion externa que permite regular la velocidad
de las cuchillas . Esto es especialmente util para ajustar el pelado en funcion del diametro del conductor y del grosor de su aislante.
2.5 Herramientas para cables de fibra optica
Para trabajar con fibra optica no es posible utilizar herramientr¡tas convencionales.Asi, tanto el cobre como pelado de este tipo de cables requiere herramientas especificas y de gran precision especialmente diseñadas para tal fin.
Tan importante como la conexion entre dos elementos que forma un equipo electrico y electronico es la organizacion el cableado en su interior ya que de ello depende en gran medida su durabilidad y la exencion de fallos.
A continuacion, se desccribre los sistemas de guiado del cableado mas utilizados.
3.1 Fundas y mallas protectoras
Son elementos con forma tubular por cuyo interior se guian los cables y pueden ser de diferentes tipos, tubos flexibles de fibra de vidrio fundas trenzadas de poliester y fundas termoretactibles.
3.1.1Tubos flexifles de fibra de vidrio.
Conocidos tambien como macarrones son fundas muy aislantes muy flexibles que se utlizan para el guiado del cableado principalmente en el interior de maquinas electricas. No obstante se puede encontrar y utilizar en todo tipo de electrodomesticos y equipos eledctronicos.
Estan formados por trenzas de fibra de vidrio barnizadas con resina de silicona . Se distribuye en diferentes diametros grosores colores de propiedades dielectricas y clases termicas.
3.1.2 Fundas trenzadas de poliester.
Se trata de fundas en forma de tubos rformadas por finos hilos de poliester trenzados entre si. Para el guiado de cables en los lugares en los que no se va modificar el cableado una vez que se ha finalizado.
3.1.3 Fundas termoelectricidades
Un material termorretractil es aquel que se retrae o encoge con el calor. Esta propiedad se utiliza para cubrir empalmes entre conductores electricos o entre conductores o y sus terminales , asegurando plenamente su aislamiento.
Tubos termorrectibles : son fundas de tipo tibular , que se comercializan en diferentes diametros y colores . En su interior se alojan los cables y empalmes electricos .
Manguitos termorrectactibles: son piezas con una forma determinada que se utlizan para hacer derivaciones de conductores en orma de T o Y.
Una vez realizada la union o el guiado del cableado hay que aplicar calor con una pistola de aire caliente . Si no dispone de una pistola , y el tramo retractil es pequeño , se pude usar de forma provisional un simple mechero.
3.2 Bridas
Se fabrican en nailon, aunque tambienpuede ser metalicas.Las bridas pueden ser tensar a mano o mediante un alicate , pero existen herramientas para el tensado y corte que sopn gran utilidad cuando es necesario su uso de serie.
3.2.1 Bases y tacos para bridas.
Utilizados en la fijacion mural para el guiadode cables mediante bridas. Pueden ser de dos tipos:
Bases: pueden ser a su vez de fijacion por tornillo o mediante un adhesivo.
Tacos:requieren hacer un orificio de diametro adecuando para su interior , pudiendose instalaren cualquier material, incluso en paredes y techos de cemento o yeso.
3.3 Cinta helicodial
No es necesario, desconectar los cables de los bornespara poder enrollarla de forma que con un simple vistazo se lozalizen en el circuito y en el esquema sin necesidad de hacer ninguna comprobracion electrico consiste en poner el mismo codigo al principio y al final de cables
3.4. Sistemas de indentificacion de cableado
- Anillos de plasticos numerados y codificados por colores.
-Manguitos transpparentesº
-Manguitos rotulables
-Bridas rotuables para mazos de cables y mangueras.
4. Terminacion de cables
Los cables tienen como finalidad conectar internamente los circuitos y elementos que constituyen los equipos electricos y electronicos. Para ello se pueden utilizar diferenbtes tecnicas y componentes como los que describen a continuacion.
4.1 Crimpado o engastado
El crimpado o engastado , es una tecnica que consiste en poner terminales o punteras en los extremos de los cables electricos.
El uso de terminales es muy habitual en las conexiones del interior de equipos electricos y electronicos. Para el crimpado de un cable es necesario uno o varios terminales o punteras y una tenaza de crimpar o engastar.
4.1.1 Terminales y punteras
Son pequeñas piezas que disponen de un orificio a la seccion del conductor para el que se ha diseñado un cabezal sobre el cual se realizara la conexion con el dispositivo electrico.
Pueden ser de puntera de ojal de orquilla o enchufable (FASTON) . Este ultimo es muy utlizado en la interconexion de todo tipo de equipos electricos y electronicos.Tampoco se debe insertar mas de un cable por terminal , salvo que dicho terminal haya diseñado para ello.

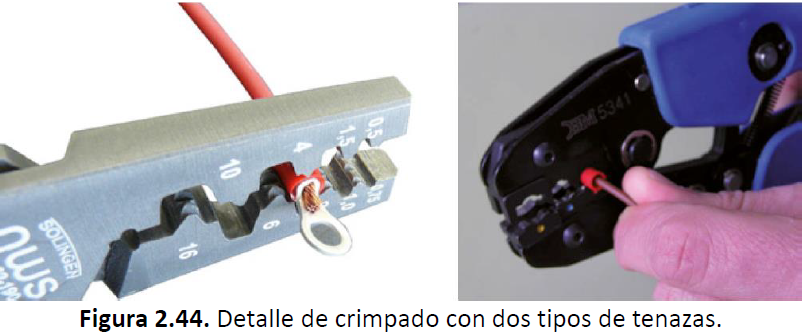

4.1.2 Tenaza de crimpar o engastar
Es la herrramienta utlizada para el terminal y los extremos del cable. Las hay de diferentes tipos y tamaños , desde las mas sencillas tipo tenaza manual , a la mas compleja de tipo hidraulico para el engastado de terminales en conductores de gran seccion.
El crimpado de terminales es sumamente importante , ya que de ello depende que los equipos funcionen correctamente . De lo contrariom npodrian surgir averias e, incluso si la corriente que circula por el terminal es elevada , podria provocar un incendio.
La operacion de poner punteras en las terminaciones de los cables es similar al crimpado de terminales. Algunas crimpadoras de punteras son enormemente sofisticadas , ya que permiten cortar , pelar y preparar el cable para su posterior engastado. Disponen de cargadores con hileras de punteras para trabajar rapidamente y sin cambio de herramienta.
4.2 Bornes y conectores
Son los puntos de conexion que unen los cables entre si o con algun dispositivo electrico o electronico del equipo
4.2.1 Bornes
Los bornes , tambien denominados regletas , permiten conectar y desconectar o el cable de otros cables o un dispositivo electrico.
Los mas comunes son los que realizan el ajuste mediante un tornillo, pero tambien estan muy extendidos los sistemas de conexion rapida sin tornillo.
Regletas o clemas:las regletas de conexion permiten unir y realizar derivaciones entre conductores.Se comercializan en diferentes formas y tamaños segun funcion de la aplicacion en la que se van a utilizar y la seccion del conductor en la que van alojar. El material aislante suele ser de plastico , pero tambien existen tipo de ceramico o de baquelita , de amplia utlizacion en algunos electrodomesticos que generan calor mediante resistencias calefactoras.

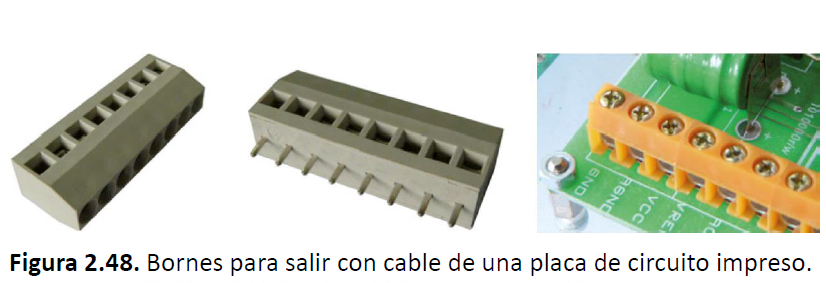

Existen bornes para soldar en placa de circuito impreso. En estos, una conexion se hace mediante soldura a las pistas de la placa , y la otra mediante cables por tornilloal exterior.
En ocasiones , este tipo de bornes, en lugar de un tornillo de apriete, dispone de un sistema de resorte con trinquete que permite realizar la conexion electrica por insercion rapida.
-Bornes enchufables:
son conectores de aspecto similar a los bornes para circuito impreso pero la parte que se conecta al cable se puede conectar y desconectar sin tener que soltar el cableado o desoldar el conector a la placa. Dispone de dos partes la hembra para fijacion del cable y el maco que tiene clavija de conexion.
4.4.2 Otros tipos de conectores
Aqui vienen los conectores mas utilizados.

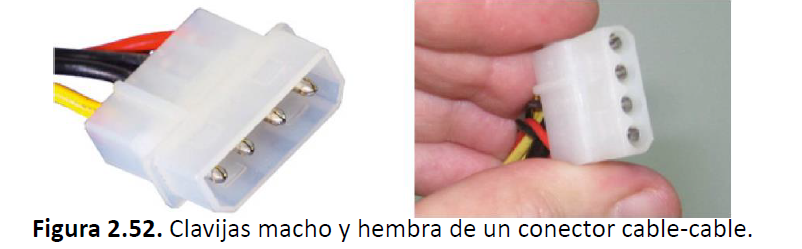

-Conectores Cable-Cable
Permiten realizar conexiones entre dos grupos de cables mediante una conexion de tipo aereo. Ni la clavija ni la base estan fijadas electricamente a los elementos de los equipos a salvo a otro grupo o mazo de cables.
-Conectores Cable - Placa
Permiten conectar entre el circuito impreso y un cable externo .
Pines y espadines: los conectores basados en pines son muy utilizados en todo tipo de circuitos tanto para el transporte de datos como para los de alimentacion electrica . Los pines suelen disponer e una varilla rectangular , redonda o plana sobre la que se hace la conexion electrica. La conexion de los pines se hace con espadines. Son parecidos a los terminables faston pero mas estrechos.
-Conectores de pine: En circuitos impresos se ven. Tienen forma de tira o matriz . Una parte se queda en la placa y la otra se suelta para realizar la conexion . En este tipo la conexion se hace sin necesidad de utilizar las herramientas. En muchas ocasiones se utiliza jumpers para realizar cambios en la configuracion o funcionamiento del circuito.
-Conectores de aplicacion: son conectores cable-placa su finalidad es la conexion de elementos externos mediante una clavija estarinzada . En este tipo de conectores la union se hace con soldadura a la placa base del circuito impreso y al exterior a traves de una conexion estarinzada.
-Conectores placa - placa
La parte hembra suele ir soldada en una placa de circuito impreso en forma de conector plano.
Es muy usado para añadir tarjetas de ampliacion.
5. Suldadura blanda:
Se basa en el calentamiento de estaño sobre el punto que se tiene que soldar. Se funde con rapidez realizando asi la union electrica.
5.1 El estaño
Es un metal que se funde con facilidad cuando se le aplica calor . Se utiliza en electricidad y electronica se encuentra aleado en plomo en una proporcion 60% - 40% . Tiene forma hilo.
5.2 Desacapante
Resina de soldar. Es una solucion que elimina el oxido y las impurezasb del mental que se va soldar facilitando asi la aplicacion de estaño . Puede estar formador liquido o solido y se puede aplicar con un pincel
5.3 Soldador
Es la herramienta que permite funbdir el estaño en el punto que se ha de soldar . Su funcionamiento se basa en el calentamiento de una resistencia que se encuentra en su interior y cuyo calor se concentra en la punta del soldador . Las partes del solador electrico son : punta intercambiable cuerpo para la resistencia - mango o empuñadura - cable de conexion.
Los soldadores para electronica son de entre 15 W Y 30 W.
5.4 Soporte de soldador
Es un elemento utilizado para apoyar elo soladador en la mesa de trabajo sin peligro de quemaduras
5.5 Desoldador
Es imprenscindible para reparaciones. Permite retirar la soladura de los componentes electronicos de las placas de circuito impreso
