TEMA 3 EQUIPOS: MAGNITUDES ELECTRICAS Y SU MEDIDA
1.Tipos de corriente electrica
La corriente electrica es un movimiento de cargas electricas a traves de los conductores de un circuito. Se pueden distinguir los tipos de corriente: continua y alterna
1.1 Corriente continua , CC O DC
Es aquella en la que el movimiento de cargas se hace en el mismo sentido (del polo positivo al negativo) .Se genera en baterias , pilas, paneles solares, fuentes de alimentacion etc.
1.2 Corriente alterna, CA O AC
Es aquella en la que el movimiento de la carga se hace en ambos sentidos alternativamente . El movimiento se produce en un segundo 50 veces en un sentido y 50 en el otro y se denomina frecuencia. La frecuencia se mide en hercios HZ . La frecuencia de la red electrica es de 50 hercios.
Muchos equipos electricos se conectan a la red alterna a 230 V pero en su interior trabajan con corriente continua por lo que necesitan una ffuente de alimentacion que convierta un tipo de voltaje en el otro.
Los simbolos asociados a los tipos de corriente son los siguientes:
2.Circuito electrico
Para que haya movimiento de cargas electricas se requiere al menos una fuente de tension ya sea en corriente continua o en corriente alterna un receptor y un conjunto de cables que los unan.
Se pueden dar dos ocasiones:
-Que el circuito esta cerrado con el consiguiente desplazamiento de cargas actuando receptores.
-Que el circuito este abierto, sinn desplazamiento de cargas y sijn actuacioin sobre los receptores.

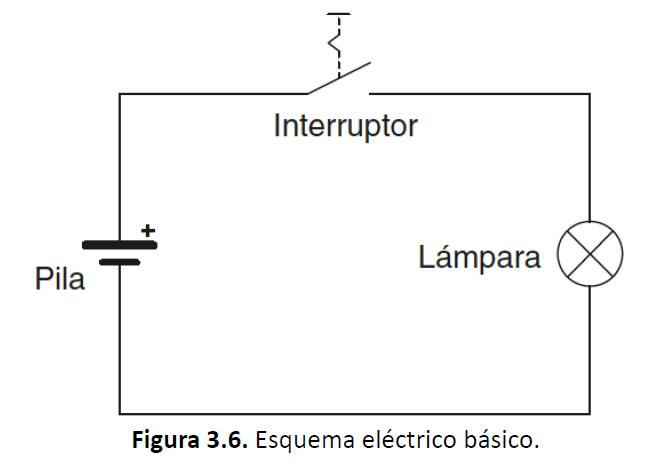

Los circuitos se pueden representar en forma de esquema utilizando los simbolos de los componentes:
2.1 Conexiones en paralelo y serie
- conexiones serie
Se dice que dos o mas aparatos electricos estan conectados en serie cuando se unen el final del primero con el principio del siguiente y los extremos de dicho circuito resultante se conectan a la alimentacion.
Si montamos un circuito con lamparas para que funcione es necesario que todas esten perfectas.
-conexiones paralelo o derivacion
Se dice que dos o mas aparatos electricos estan conectados en paralelo cuando se unen tdos sus principios a un mismo punto y todos sus finales a otro.
Si montamos un circuito con lamparas en paralelo aunque uno se rompa el resto funciona perfectamente.
3.Magnitudes electricas basicas
Para reparar y mantener los equipos electricos y electronicos es necesario conocer cuales son los magnitudes electricas basicas y sus unidades y los instrumentos para medirlas tanto en CC como en CA.
3.1 Multiplos y submultiplos
En circuitos electronicos que trabajan mediante fuentes de baja tension como pilas o baterias , los valores de los componentes que utilizan y las medidas de sus magnitudes suelen darse en multiplos y submultiplos de la unidad.
3.2 Resistencia electrica
Todo cuerpo presenta una resistecia al paso de corriente electrica.La resistencia electrica se mide en ohmios.Cuanto menor es el numero de ohmios que presenta un cuerpo, mejor circula la corriente a traves de el.
-Asociacion de resistencias
Las resistencias se pueden conectar de dos maneras en serie y en paralelo
-Resistencias en serie:
RTotal= R1 + R2 + R3
Resistencias en paralelo:
3.3 Intensidad de corriente
La cantidad de cargas que circulan por un circuito electrico por unidad de tiempo recibe el nombre de intensidad de corriente .Se mide con el amperimetro y tiene como unidad el amperio.
-Medida de la intensidad de corriente
El amperimetro se conecta con serie a la carga .Hay que cortar o desconectar oalgun conductor electrico para su utilizacion
-Intensidad en un circuito en serie:
-Intensidad en un circuito paralelo:
3.4 Tension electrica o voltaje
-Medida de la tension electrica
La tension se mide en voltios (V) con un instrumento denominado voltimetro.Este se conecta en paralelo entre los dos puntos con diferente potencial. Se debe conectar cada uno de los bornes del voltimetro a cada uno de los bornes de la red.
-Tension en un circuito en serie:
Medida de la tension en un circuito en paralelo:
V=V1=V2=V3
4.Relaciones entre magnitudes electricas
4.1 Ley de ohm
Esta ley relaciona la corriente , la tension y la resistencia de un circuito electrico
I:Intensidad (A) V :Tension (V) R: Resistencia (Ω)
De aqui se puede deducir el resto de formulas:
4.2 Potencia electrica
La potencia electrica es la cantidad de energia entregada o absorvida en un momento determinado . En corriente continua, la potencia electrica es el producto de la tension por la intensidad. Se mide3 en vatios (W)
P=V.I
Potencia (W) V:Tension (V) I:Intensidad (A)
La corriente electrica es un movimiento de cargas electricas a traves de los conductores de un circuito. Se pueden distinguir los tipos de corriente: continua y alterna
1.1 Corriente continua , CC O DC
Es aquella en la que el movimiento de cargas se hace en el mismo sentido (del polo positivo al negativo) .Se genera en baterias , pilas, paneles solares, fuentes de alimentacion etc.
1.2 Corriente alterna, CA O AC
Es aquella en la que el movimiento de la carga se hace en ambos sentidos alternativamente . El movimiento se produce en un segundo 50 veces en un sentido y 50 en el otro y se denomina frecuencia. La frecuencia se mide en hercios HZ . La frecuencia de la red electrica es de 50 hercios.
Muchos equipos electricos se conectan a la red alterna a 230 V pero en su interior trabajan con corriente continua por lo que necesitan una ffuente de alimentacion que convierta un tipo de voltaje en el otro.
Los simbolos asociados a los tipos de corriente son los siguientes:
2.Circuito electrico
Para que haya movimiento de cargas electricas se requiere al menos una fuente de tension ya sea en corriente continua o en corriente alterna un receptor y un conjunto de cables que los unan.
Se pueden dar dos ocasiones:
-Que el circuito esta cerrado con el consiguiente desplazamiento de cargas actuando receptores.
-Que el circuito este abierto, sinn desplazamiento de cargas y sijn actuacioin sobre los receptores.
Los circuitos se pueden representar en forma de esquema utilizando los simbolos de los componentes:
2.1 Conexiones en paralelo y serie
- conexiones serie
Se dice que dos o mas aparatos electricos estan conectados en serie cuando se unen el final del primero con el principio del siguiente y los extremos de dicho circuito resultante se conectan a la alimentacion.
Si montamos un circuito con lamparas para que funcione es necesario que todas esten perfectas.
-conexiones paralelo o derivacion
Se dice que dos o mas aparatos electricos estan conectados en paralelo cuando se unen tdos sus principios a un mismo punto y todos sus finales a otro.
Si montamos un circuito con lamparas en paralelo aunque uno se rompa el resto funciona perfectamente.
3.Magnitudes electricas basicas
Para reparar y mantener los equipos electricos y electronicos es necesario conocer cuales son los magnitudes electricas basicas y sus unidades y los instrumentos para medirlas tanto en CC como en CA.
3.1 Multiplos y submultiplos
En circuitos electronicos que trabajan mediante fuentes de baja tension como pilas o baterias , los valores de los componentes que utilizan y las medidas de sus magnitudes suelen darse en multiplos y submultiplos de la unidad.
3.2 Resistencia electrica
Todo cuerpo presenta una resistecia al paso de corriente electrica.La resistencia electrica se mide en ohmios.Cuanto menor es el numero de ohmios que presenta un cuerpo, mejor circula la corriente a traves de el.
-Asociacion de resistencias
Las resistencias se pueden conectar de dos maneras en serie y en paralelo
-Resistencias en serie:
RTotal= R1 + R2 + R3
Resistencias en paralelo:
3.3 Intensidad de corriente
La cantidad de cargas que circulan por un circuito electrico por unidad de tiempo recibe el nombre de intensidad de corriente .Se mide con el amperimetro y tiene como unidad el amperio.
-Medida de la intensidad de corriente
El amperimetro se conecta con serie a la carga .Hay que cortar o desconectar oalgun conductor electrico para su utilizacion
-Intensidad en un circuito en serie:
-Intensidad en un circuito paralelo:
3.4 Tension electrica o voltaje
-Medida de la tension electrica
La tension se mide en voltios (V) con un instrumento denominado voltimetro.Este se conecta en paralelo entre los dos puntos con diferente potencial. Se debe conectar cada uno de los bornes del voltimetro a cada uno de los bornes de la red.
-Tension en un circuito en serie:
Medida de la tension en un circuito en paralelo:
V=V1=V2=V34.Relaciones entre magnitudes electricas
4.1 Ley de ohm
Esta ley relaciona la corriente , la tension y la resistencia de un circuito electrico
I:Intensidad (A) V :Tension (V) R: Resistencia (Ω)De aqui se puede deducir el resto de formulas:
4.2 Potencia electrica
La potencia electrica es la cantidad de energia entregada o absorvida en un momento determinado . En corriente continua, la potencia electrica es el producto de la tension por la intensidad. Se mide3 en vatios (W)
P=V.I
Potencia (W) V:Tension (V) I:Intensidad (A)
